1 Артикул N: Программирование / опрос 2 Установка текущего времени 3 Установка дня недели 4 Индикация дня недели (1 = Пн, 2 = Вт. 3 2.0 УКАЗАНИЯ ПО МОНТАЖУ 2.1 Указания по безопасности 2.2Подключение шины Работы по монтажу и подключению электроприборов должны выполняться только квалифицированным персоналом. Соблюдать национальные правила по обеспечению безопасности. Несоблюдение указаний производителя по защите может привести к тому, что сильные электромагнитные поля повредят управляемые микропроцессором таймеры. До установки рекомендуется выполнить следующие действия: защитить индуктивные потребители с помощью соответствующего RC-фильтра не устанавливать прибор вблизи источников помех, например, трансформатора, защиты, ПК, телевизора и т.д. При наличии помех может потребоваться повторный ввод в эксплуатацию (см. 3.0 Ввод в эксплуатацию 3.1 рмация Таймер заранее запрограммирован на переключение зимнего/летнего времени в соответствии с Европейскими правилами, а также на использование текущего времени в качестве недельного таймера.
Процедура изменения правил переключения описана в части Общие указания Этот символ означает: Внимание! Этот символ означает: Для программирования необходимо нажать кнопку, изображенную на рисунке. Пример: = Нажмите кнопку с символом часов. 3.3 Автоматический возврат Если при программировании или в режиме опроса в течение длительного времени не нажимается ни одна кнопка, то индикация возвращается в автоматический режим через прим. После этого прибор переводится в запрограммированное состояние. 3.4 Ускоренная установка При установке времени или программировании: Удерживайте нажатой кнопку h или m более 4 сек.

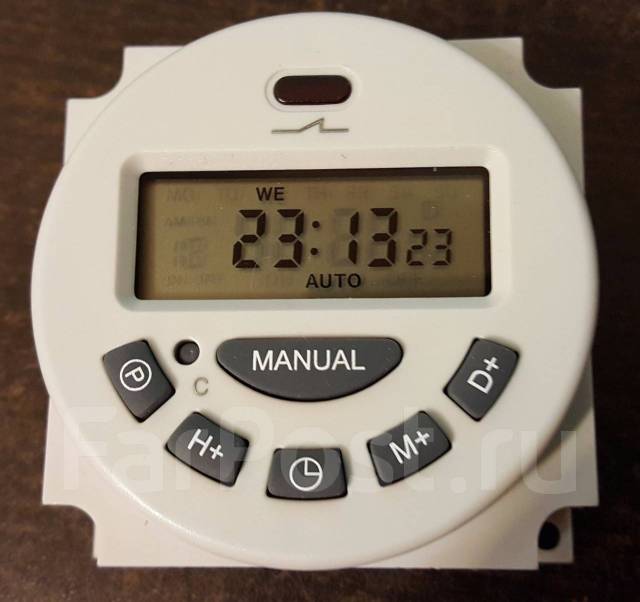

Таймер цифровой недельный. Инструкция, прилагаемая к таймеру, оставляет желать лучшего. Настройка китайских метеокомплект мк 3 инструкция таймеров - Китайские товары - UaWest.
3.5 Предварительный выбор переключения Символ обозначает, что назначенный потребитель содержит после установки, например, телеграмму ВКЛ. Символ обозначает, что назначенный потребитель содержит после установки, например, телеграмму ВЫКЛ. 4 3.6 Автоматический режим В автоматическом режиме производится отображение следующей информации: текущее время следующее переключение на зимнее/летнее время посылает ли таймер телеграмму, например, ВКЛ или ВЫКЛ посылает ли таймер, например, циклически телеграмму ВКЛ или ВЫКЛ активирована ли программа отпуска 3.8 Индикация автоматического перехода на зимнее/летнее время Индикация летнего времени Переключение в автоматический режим: Коротко нажать на кнопку Индикация зимнего времени 3.7 Приоритеты A B C D Длительное переключение имеет больший приоритет относительно всех других программ. Программа отпуска имеет больший приоритет относительно выбора переключений или автоматической программы. Переключение вручную изменяет состояние переключения до соответствующего ближайшего по времени переключения.
Если время включения совпадает с временем выключения, всегда производится выключение. 4.0 ПРОГРАММИРОВАНИЕ 4.1 Программирование недельной программы При использовании недельной программы прибор имеет следующие возможности: Т.е. Можно использовать одинаковые времена переключений для нескольких дней недели, сохраняя их всего в одной ячейке памяти. Каждый день недели можно запрограммировать отдельно, из дней недели можно создавать независимые группы. 5 Пример времени включения для канала C1: В понедельник (1), вторник (2), среду (3) и пятницу (5) выбранный потребитель содержит в 6:30, например, телеграмму ВКЛ ( ). I Указания Для программирования канала C2 используйте кнопку C2.
Если все 36 ячеек памяти заняты, то на экран выводится надпись End. При программировании одинакового времени ВКЛ и ВЫКЛ всегда производится выключение. Пример: 7 телеграмма ВКЛ, 7 телеграмма ВЫКЛ 4.2 Программирование дневной программы Таймер только для дневной программы: Включить таймер заново, как это описано в части 6.3 или 6.4.
Пример времени выключения для канала C1: В понедельник (1), вторник (2), среду (3) и пятницу (5) назначенный потребитель содержит в 8:30, например, телеграмму ВЫКЛ ( ). Пример: Канал C1 в 6:30 должен, например, послать телеграмму ВКЛ ( ), а 8:30 - ВЫКЛ ( ). Кнопкой C1 выбрать, телеграмму, например, ВКЛ ( ) или ВЫКЛ ( ), которую необходимо отправить. Для программирования канала C2 используется кнопка C2.
5 из 10 6 4.3 Опрос программы 4.5 Удаление назначения Найти установку времени, которую необходимо удалить: Нажимать кнопку PROG до появления назначения, которое необходимо удалить. Удаляется только то назначение, которое выведено на экран. Одновременно нажать кнопки h и m. Рисунок 1: Включение ( ) по каналу C1 производится в Пн, Вт, Ср, Пт в 6:30 Рисунок 2: Выключение ( ) по каналу C1 производится в Пн, Вт, Ср, Пт в 8: Изменение программы 4.6 Одновременное удаление всех назначений Внимание! Все сохраненные назначения времен переключений будут удалены. Не удаляются только текущее время и выбранное назначение!
Одновременное удаление всех времен переключения: Нажать на кнопку Prog Одновременно нажать кнопки d + h + m Пояснение: Рисунок 1: Пн, Вт, Вр, Пт в 6:30 - включение Рисунок 2 + 3: изменение Пн, Вт, Ср, Пт в 9:45 - включение Изменение группировки дней недели: Нажать кнопку d несколько раз так, чтобы мигал только один курсор. Выбрать кнопкой d необходимый день недели. Сохранить его в памяти, нажав кнопку Prog. Другие дни устанавливаются аналогично. Теперь можно: выполнить программирование, нажав на кнопку, вернуться в автоматический режим. 4.7 RESET (перезагрузка) Удаление всех ранее сохраненных данных: Нажать кнопку Res. При отсутствии рабочего напряжения.
Таймер Недельный Цифровой Инструкция
Удаление правил переключения и текущего времени: Сохраненная программа не теряется. Нажат на кнопку Res. При наличии рабочего напряжения. 6 из 10 7 5.0 ФУНКЦИИ ПЕРЕКЛЮЧЕНИЯ 5.1 Выбор переключения ВКЛ / ВЫКЛ Действие: В автоматическом режиме можно с помощью нажатия кнопок C1 или C2 вручную послать назначенному потребителю телеграмму, например, о включении ВКЛ ( ) или выключении ВЫКЛ ( ). После нажатия кнопки C1 или C2 таймер переходит в требуемое состояние. При следующем переключении состояния этот выбор переключения изменится.
5.3 Программа отпуска Действие: Программа отпуска позволяет прерывать сохраненную программу на макс. 99 дней, каждый из которых можно запрограммировать заранее. Оба канала не посылают никаких телеграмм =. Индикация: Во время работы программы отпуска на экран выводится символ. Начало и окончание программы отпуска: Каждый раз в полночь, текущий день не учитывается. 5.2 Длительное включение/выключение Удерживать нажатой кнопку m. Пример: В понедельник активируется программа отпуска, которая действительна с пятницы в течение двух дней.
В течение установки кнопка h должна быть нажата! 5.4 Прерывание программы отпуска Отмена длительного переключения: Удерживать нажатой кнопку m.
Удерживать нажатой кнопку C1 или C2 до тех пор, пока точка не погаснет. После длительного переключения с помощью таймера будет произведен возврат к выполнению программы. Это означает, что таймер обрабатывает сохраненную программу и после этого восстанавливает правильные времена переключений. Вернуть с помощью d, h, m индикатор в состояние Индикация: Символ исчезает. Работа после отмены программы отпуска вручную: Если программа отпуска была прервана, осуществляется возврат к выполнению программы.
Таймер обрабатывает программу и устанавливает верное состояние переключений. 7 из 10 8 6.0 АВТОМАТИЧЕСКИЙ ПЕРЕХОД НА ЗИМНЕЕ/ЛЕТНЕЕ ВРЕМЯ Таймер может осуществлять автоматическое переключение на зимнее/летнее время. При первом вводе в эксплуатацию в соответствующей таблице необходимо выбрать установки автоматического перевода часов в соответствии с той страной, в которой производится установка прибора. Пример: для Германии dat Таблица для автоматического перехода на зимнее/летнее время Prog. Сохранить изменения, нажав на кнопку С помощью кнопки d изменить год Сохранить изменения, нажав на кнопку С помощью кнопки d измениь данные для С помощью кнопки m изменить данные для месяца Prog.
Сохранить изменения, нажав на кнопку Установка dat до 12/95 dat 1 с 1/96 dat 2 dat 3 no Начало летнего времени марта марта 2:00 3:00 марта 1:00 2:00 первое апреля 2:00 3:00 нет переключен ия Начало зимнего времени вокресенье сентября вокресенье октября 3:00 2:00 октября 2:00 1:00 октября 3:00 2:00 нет переключен ия Диапазон действия Европа Европа Англия Португалия Только Северная Америка 6.3 Ввод в эксплуатацию без автоматического переключения на зимнее/летнее время Недельная программа: Рисунок 2: Кнопкой C1 выбираются необходимые установки для перевода часов. Рисунок 4: Кнопкой d устанавливается текущий день недели (1 = понедельник, 2 = вторник. Дневная программа: Рисунок 4: Программа не выполняется.
6.2 Изменение автоматического переключения на зимнее/летнее время Нажать сначала кнопку и только затем нажать кнопку d. Удерживать обе кнопки нажатыми в течение прим. На экране появится текущая установка перехода на летнее/зимнее время(например, dat1).
Нажать кнопку C1 для изменения времени автоматического перевода часов. 8 из 10 9 Если кнопка после установки времени была отпущена, то обе точки между индикаторами часов и минут должны мигать.
6.4 Ввод в эксплуатацию с автоматическим переключением на зимнее/летнее время возможно только в том случае, если автоматическое переключение не установлено (no). Нажать и удерживать кнопку d Изменить время с помощью кнопок h + m Недельная программа: Рисунок 2: Кнопкой C1 выбираются необходимые правила перевода часов из таблицы, описанной в части 6.1. Клип славы крик души моей.
Рисунок 9: Кнопкой d устанавливается текущий день недели (1 = понедельник, 2 = вторник. Дневная программа: Рисунок 9: Программа не выполняется. Если после установки времени кнопку отпустить, то обе точки между индикаторами часов и минут должны мигать. Правила здорового питания. 6.5 Переключение на зимнее/летнее время вручную Перевод часов на + / - 1 час вручную 7/05 Стр. 9 из 10 10 Гарантийные обязательства Мы выполняем гарантийные обязательства в рамках, определённых законодательством. В случае обнаружения неисправности, пожалуйста, вышлите нам само устройство с описанием неисправности на адрес одного из наших представительств: Представительство в Российской Федерации ООО «ГИЛЭНД» Остаповский проезд, дом 22/1 Россия, Москва Тел + 7 (4) Факс + 7 (4) Представительство на Украине ЧМП Сириус-93 Военный проезд, 1 Украина, 01103, Киев Тел Факс Представительство в Казахстане NAVEQ System Ltd Ул. Гоголя, дом 111 а, офис 403 Республика Казахстан, Алматы Тел + 7 (0) Факс + 7 (0) Маркировка СЕ обозначает соответствие европейским стандартам в области электротехники и не указывает на конкретные свойства изделий.
Цифровой Недельный Таймер Rev Инструкция
Gira Giersiepen GmbH & Co. KG Elektro - Installations - Systeme Dahlienstraße 12 D Radevormwald Tel + 49 (0) Fax + 49 (0) /05 Стр.
